Cabo IDE / PATA: o que é, como funcionava e por que ainda aparece em bancada

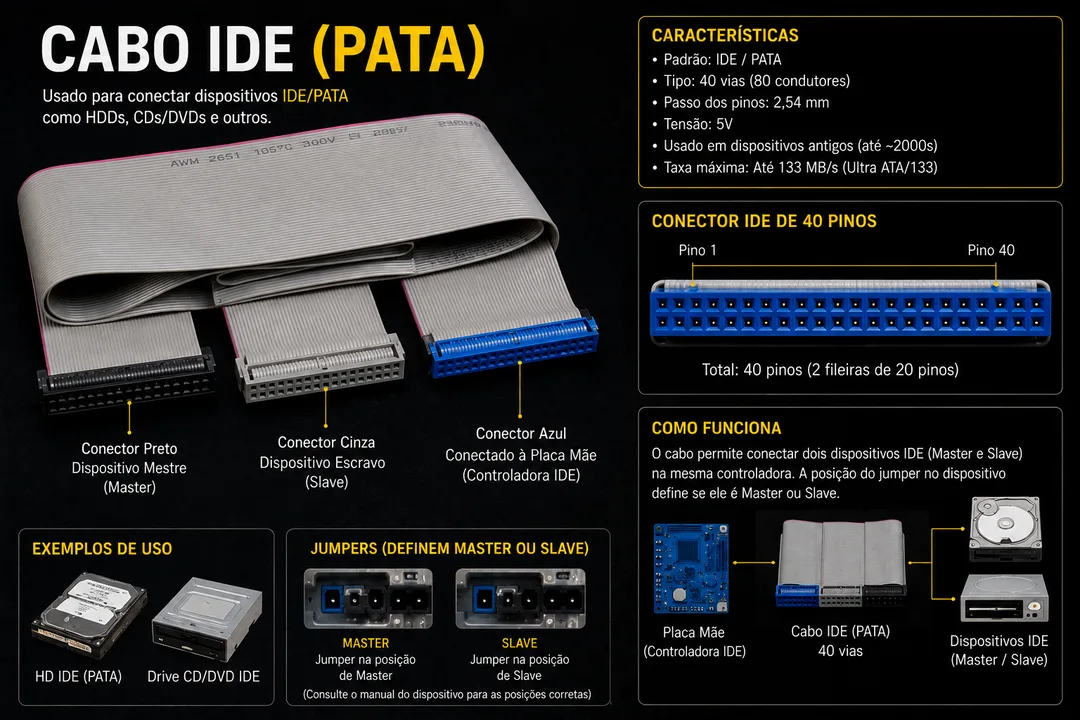

IDE (também chamado de PATA, Parallel ATA, para diferenciar do padrão SATA que veio depois) é um padrão antigo de conexão para discos rígidos e drives ópticos que usa um cabo largo, do tipo fita, com 40 ou 80 vias. Foi o padrão dominante de armazenamento em PCs por quase duas décadas, até ser amplamente substituído pelo SATA a partir de meados dos anos 2000, principalmente por limitações de velocidade e pela pouca flexibilidade física do cabo largo.

Mesmo raro em sistemas novos, o IDE ainda aparece com frequência em bancada: recuperação de dados de PCs antigos, manutenção de máquinas industriais e equipamentos legados, restauração de computadores retrô, e conversão de dados de HDs antigos para uso moderno. Entender o padrão evita gambiarra na hora de resgatar um disco desses.

Características técnicas#

• Cabo largo (fita): 40 vias (transferência padrão, mais lenta) ou 80 vias (Ultra ATA/UDMA, com fios extras de aterramento intercalados para reduzir interferência e permitir taxas de transferência maiores, mesmo usando o mesmo conector de 40 pinos).
• Master/Slave: cada cabo IDE suportava até dois dispositivos por canal, configurados fisicamente como master (mestre) ou slave (escravo) através de jumpers no próprio drive — diferente do SATA, onde cada dispositivo tem seu próprio cabo dedicado.
• Conector de alimentação Molex: dispositivos IDE quase sempre usavam o conector Molex de 4 pinos para energia (veja nosso artigo sobre cabos de alimentação Molex e SATA power), já que o padrão é da mesma época.
• Velocidade limitada: as versões finais do padrão (Ultra ATA/133) chegavam a taxas teóricas de até 133 MB/s — muito abaixo até do SATA I (150 MB/s) que viria a substituí-lo, e uma fração do que SSDs modernos entregam.
• Cabo largo limitando o fluxo de ar: um efeito colateral conhecido do cabo IDE era atrapalhar a ventilação interna do gabinete, por ocupar bastante espaço — um dos motivos que motivou o design mais fino e flexível do cabo SATA.

Master, Slave e Cable Select#

Configurar dois dispositivos no mesmo cabo IDE exigia atenção a jumpers físicos no drive:

• Master: dispositivo principal do canal, geralmente reconhecido primeiro pela BIOS.
• Slave: dispositivo secundário no mesmo cabo.
• Cable Select (CS): modo em que a posição física do conector no cabo (e não o jumper) determina automaticamente qual dispositivo é master e qual é slave — reduzindo erro de configuração manual.

Configurar errado (dois dispositivos como master no mesmo cabo, por exemplo) é uma causa clássica de sistemas antigos não bootarem ou não reconhecerem um dos discos — vale checar isso antes de suspeitar de defeito no drive.

Por que foi substituído pelo SATA#

Aspecto	IDE / PATA	SATA
Largura do cabo	Largo (fita de 40/80 vias)	Fino e flexível
Dispositivos por cabo	Até 2 (master/slave)	1 por cabo
Velocidade máxima	Até ~133 MB/s (Ultra ATA/133)	150 MB/s (SATA I) a 600 MB/s (SATA III)
Hot-swap	Não suportado nativamente	Suportado
Fluxo de ar no gabinete	Prejudicado pela largura do cabo	Pouco impacto

Situações em que o IDE ainda aparece em bancada#

• Recuperação de dados de HDs antigos retirados de PCs ou notebooks fora de uso.
• Manutenção de equipamentos industriais ou embarcados que ainda rodam sobre hardware antigo, muitas vezes por questão de compatibilidade de software legado.
• Restauração de computadores retrô, um nicho crescente entre entusiastas.
• Leitores de CD/DVD antigos em conversões de mídia física para digital.

Como conectar um disco IDE a um PC moderno#

Para casos de recuperação de dados, a solução mais prática costuma ser um adaptador IDE-para-USB (ou IDE-para-SATA), amplamente disponível e barato. Pontos de atenção:

• Confirme se o adaptador suporta tanto discos de 3,5" (que exigem alimentação externa própria) quanto de 2,5" (que muitas vezes puxam energia direto da USB).
• Verifique a configuração de jumper do disco (master/slave/cable select) antes de conectar — alguns adaptadores exigem que o disco esteja configurado como master para ser reconhecido corretamente.
• HDs muito antigos podem precisar de alguns segundos a mais para "girar" e serem reconhecidos pelo sistema — não é sempre sinal de defeito.

Problemas comuns na bancada#

• Disco não reconhecido em cabo com dois dispositivos: revise a configuração de jumper (master/slave/cable select) antes de qualquer outro diagnóstico.
• Cabo de 40 vias usado em drive que suporta 80 vias: o dispositivo funciona, mas fica limitado à velocidade mais baixa do cabo — comum em recuperações de HDs antigos com o cabo errado à mão.
• Falha intermitente de leitura: cabos IDE antigos ressecam e perdem contato com o tempo; testar com outro cabo é um passo simples e barato de diagnóstico.
• BIOS não detecta o disco: além da configuração de jumper, confira se a BIOS da placa (em sistemas muito antigos) está configurada em modo compatível (não apenas AHCI, quando aplicável) para reconhecer o canal IDE corretamente.

Perguntas frequentes#

Ainda vale a pena comprar uma placa-mãe com suporte a IDE hoje? Praticamente não, para uso geral — a alternativa mais prática para conectar um disco IDE antigo a um sistema moderno é um adaptador USB, sem precisar de suporte nativo na placa-mãe.

Dá para usar um HD IDE normalmente como armazenamento no dia a dia? Tecnicamente sim, via adaptador, mas a velocidade limitada e a idade do hardware tornam essa opção adequada só para backup ocasional ou recuperação pontual de dados, não para uso contínuo.

Cabo de 80 vias é obrigatório para discos Ultra ATA rápidos? Sim, para atingir as taxas de transferência mais altas do padrão (acima de UDMA/33), o cabo de 80 vias é necessário — com cabo de 40 vias, o dispositivo ainda funciona, mas roda em velocidade reduzida.

---

Resumo: o IDE/PATA foi o padrão dominante de conexão de discos e drives ópticos por quase duas décadas, substituído pelo SATA por limitações de velocidade e flexibilidade física do cabo. Hoje aparece principalmente em recuperação de dados e manutenção de equipamentos legados — situações em que um adaptador IDE-USB e atenção à configuração master/slave resolvem a maioria dos casos.

---
