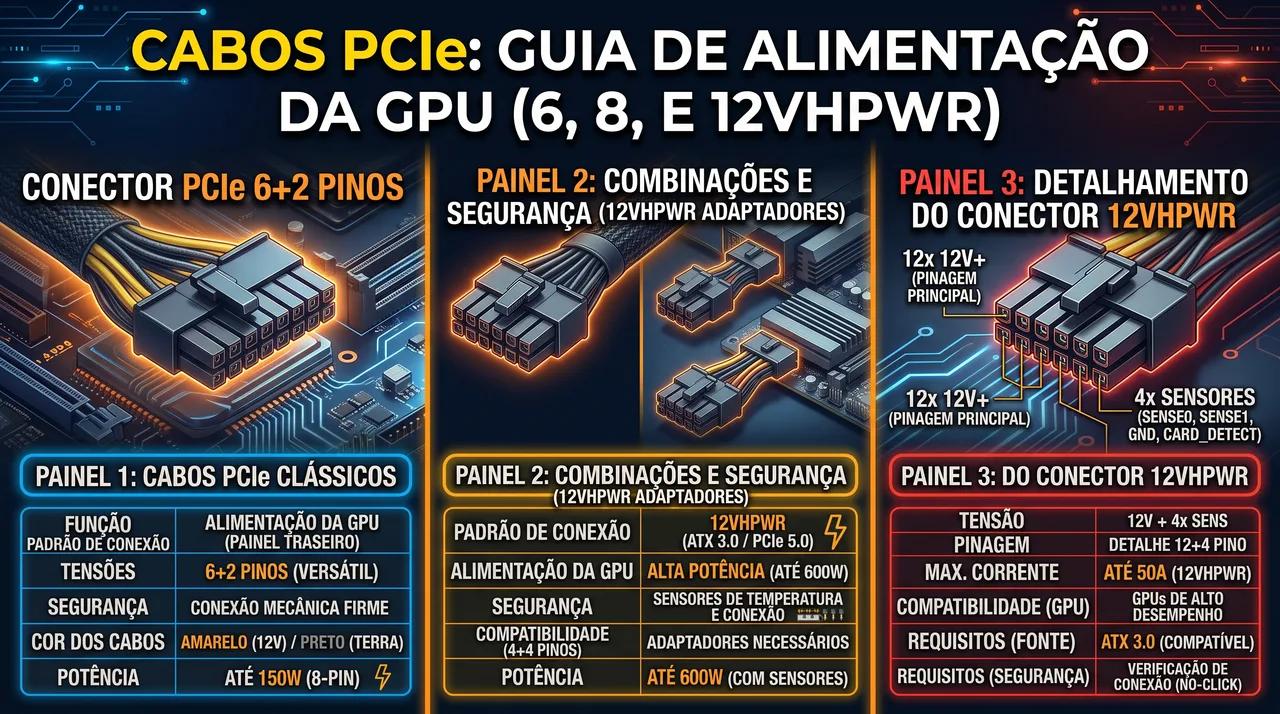

Cabos PCIe 6/8 pinos (GPU): alimentação, combinações e segurança

Os cabos PCIe fornecem energia diretamente da fonte (PSU) para placas de vídeo que exigem mais potência do que o slot PCIe da placa-mãe consegue entregar sozinho (limitado a 75W pelo próprio padrão do slot). Existem conectores de 6 pinos e 8 pinos (frequentemente no formato 6+2, combinável) — GPUs mais potentes podem exigir combinações múltiplas, como 6+8 ou 8+8, dependendo do consumo total da placa.

Por que a GPU precisa de alimentação extra#

O slot PCIe da placa-mãe fornece até 75W diretamente, suficiente apenas para placas de vídeo de entrada e uso muito básico. GPUs de médio a alto desempenho consomem bem mais do que isso sob carga — por isso, praticamente toda placa de vídeo dedicada relevante no mercado atual depende de conectores de alimentação extras vindos diretamente da PSU, complementando (e geralmente superando em muito) a energia que o próprio slot já fornece.

Conectores 6 pinos e 8 pinos (6+2)#

• 6 pinos: fornece até 75W adicionais, comum em placas de vídeo de consumo moderado.
• 8 pinos: fornece até 150W adicionais, necessário para GPUs de médio a alto desempenho.
• 6+2 pinos: a maioria dos cabos modernos vem nesse formato "universal" — um bloco fixo de 6 pinos com um bloco adicional de 2 pinos destacável, permitindo formar tanto um conector de 6 quanto de 8 pinos conforme a necessidade da GPU instalada.

GPUs de maior consumo frequentemente exigem múltiplos conectores simultâneos (6+8, 8+8, ou até três conectores de 8 pinos em modelos de altíssimo desempenho), somando a potência total necessária para operação estável sob carga máxima.

O novo padrão 12VHPWR / 12V-2x6: o que mudou#

Placas de vídeo de ponta mais recentes (a partir da geração RTX 40 e nas RTX 50 da NVIDIA) migraram para um conector diferente: o 12VHPWR, posteriormente revisado pela PCI-SIG para a versão 12V-2x6, projetado para concentrar até 600W em um único conector compacto de 16 pinos, no lugar de múltiplos conectores tradicionais de 6/8 pinos.

Alguns fabricantes de placa-mãe e PSU passaram a adicionar recursos de segurança específicos para esse conector — como pinos com sensor de temperatura embutido (o sistema TempGuard da ASRock, por exemplo) — mas mesmo essas soluções já tiveram casos relatados de falha em detectar o superaquecimento a tempo, geralmente porque o ponto de maior aquecimento fica fisicamente distante de onde o sensor está posicionado. Diante disso, boa parte da comunidade de entusiastas de hardware recomenda cuidado redobrado na instalação desse conector especificamente, incluindo a checagem visual e manual do encaixe completo antes de ligar o sistema.

Notas importantes#

• Capacidade de corrente: cada tipo de conector tem um limite técnico de potência — sempre verifique o requisito de energia da GPU (informado pelo fabricante) e confirme se a especificação da PSU atende a essa demanda com margem de segurança adequada.
• Conectores 6+2 são universais, formando 6 ou 8 pinos conforme a necessidade — mas confirme sempre no manual da placa de vídeo qual combinação exata ela exige antes de montar o sistema.
• Evite adaptadores frágeis: para GPUs de consumo elevado, é preferível usar cabos PCIe nativos e diretos da PSU, em vez de adaptadores Molex→PCIe — esses adaptadores costumam ter fios mais finos, inadequados para sustentar a corrente exigida por placas de vídeo modernas com segurança.

Segurança na instalação#

• Encaixe firmemente, sem forçar: cabos mal encaixados ou parcialmente conectados são a causa mais citada de mau contato e aquecimento excessivo, seja em conectores tradicionais de 6/8 pinos, seja (com ainda mais atenção) no conector 12VHPWR/12V-2x6.
• Escute pelo "clique" de travamento ao conectar, especialmente em conectores modernos com trava plástica — um encaixe incompleto pode parecer firme ao toque sem estar de fato travado corretamente.
• Evite dobras muito próximas ao conector, que podem forçar desalinhamento dos pinos internos com o tempo, especialmente relevante no conector 12V-2x6, que já opera com margem de segurança elétrica mais estreita que os conectores tradicionais de 8 pinos.
• Monitore temperatura e integridade dos cabos em sistemas de alta carga, principalmente em GPUs de ponta — inspeção visual periódica (verificando descoloração ou deformação no plástico do conector) é uma prática simples que pode identificar um problema antes que ele se agrave.
• Considere acessórios de monitoramento dedicado, como adaptadores com sensor de temperatura integrado, disponíveis no mercado especificamente para o conector 12VHPWR/12V-2x6 em builds de alto desempenho.

Problemas comuns na bancada#

• GPU não liga ou apresenta instabilidade sob carga: verifique se todos os conectores PCIe exigidos pela placa estão conectados — muitas GPUs simplesmente não funcionam corretamente (ou funcionam com desempenho limitado) se apenas parte dos conectores necessários estiver ligada.
• Cheiro de queimado ou descoloração no conector: interrompa o uso imediatamente e inspecione — especialmente crítico em conectores 12VHPWR/12V-2x6, onde há histórico documentado de superaquecimento mesmo em sistemas aparentemente bem montados.
• Adaptador Molex→PCIe usado em GPU de alto consumo apresentando instabilidade: substitua por cabo nativo da PSU sempre que possível — adaptadores desse tipo não são recomendados para placas de vídeo de médio/alto desempenho.
• Cabo 6+2 com a parte destacável frouxa: verifique se os dois blocos estão firmemente unidos antes de conectar à GPU — um encaixe parcial entre os blocos pode comprometer a distribuição de corrente entre os pinos.

Perguntas frequentes#

O conector 12VHPWR/12V-2x6 ainda é considerado seguro em 2026? A PCI-SIG revisou o design (de 12VHPWR para 12V-2x6) buscando maior confiabilidade, mas relatos de superaquecimento continuaram surgindo mesmo após a atualização, geralmente ligados a GPUs de consumo muito elevado. A recomendação prática é redobrar a atenção no encaixe completo do conector e considerar acessórios de monitoramento térmico dedicado em builds de ponta.

Posso usar um adaptador de 8 pinos tradicional para 12VHPWR/12V-2x6? Existem adaptadores para essa conversão, mas eles concentram a mesma responsabilidade de segurança em um ponto adicional da cadeia — vale priorizar cabos nativos certificados da PSU sempre que a fonte já suportar o conector moderno diretamente.

Minha GPU precisa mesmo de dois conectores de 8 pinos? Depende do consumo total da placa — sempre confira a especificação oficial do fabricante da GPU, que costuma indicar exatamente a quantidade e o tipo de conector necessário, além da potência mínima recomendada para a fonte.

---

Resumo: use sempre os cabos PCIe apropriados fornecidos pela PSU, confirmando a combinação exata de conectores exigida pela GPU. O conector 12VHPWR/12V-2x6, presente em placas de vídeo de ponta, exige atenção redobrada na instalação devido a um histórico recorrente de relatos de superaquecimento — encaixe completo, checagem do "clique" de travamento e inspeção periódica são as medidas de segurança mais recomendadas hoje.

---
