Como Ligar o Painel Frontal do Gabinete na Placa-Mãe

O que é o conector F_PANEL#

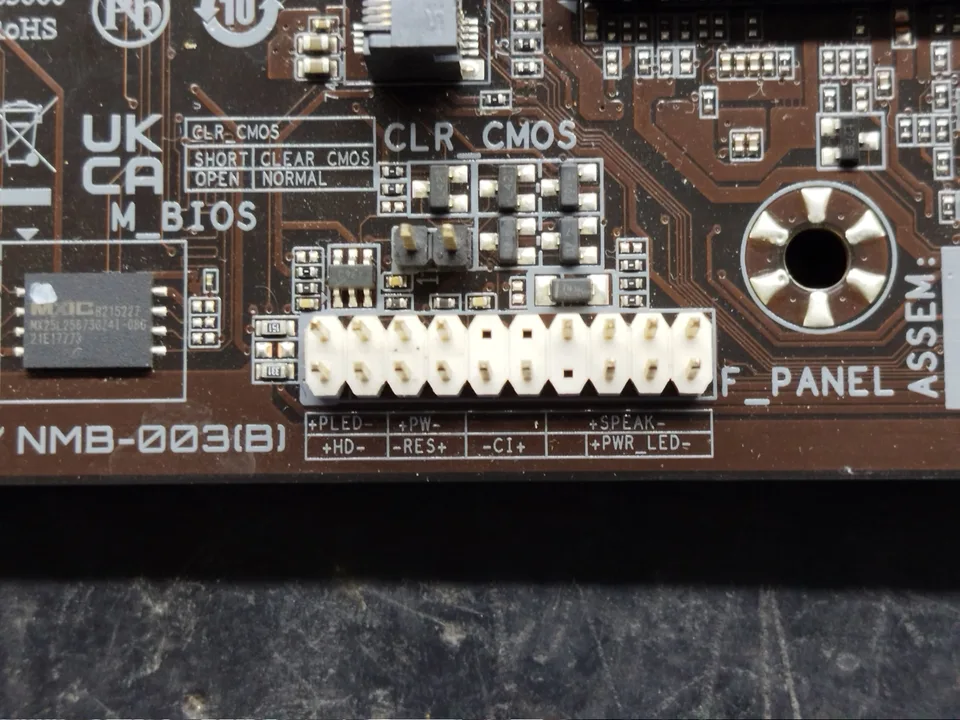

O F_PANEL é o conjunto de pinos localizado na placa-mãe, geralmente próximo à borda inferior direita, que recebe os cabos vindos do gabinete. É nele que conectamos os botões físicos (liga/desliga e reset) e os indicadores luminosos (LEDs) do painel frontal do computador. Muitas placas-mãe imprimem a legenda dos pinos diretamente na placa, como no exemplo abaixo:

+PLED-   +PW-           +SPEAK-
+HD-    -RES+    -CI+   +PWR_LED-

Cada par de pinos tem uma função específica. Vamos detalhar cada um deles.

1. Power LED (+PLED- / +PWR_LED-)#

O Power LED é o LED que indica que o computador está ligado. Em algumas placas ele aparece com a sigla PLED, em outras como PWR_LED — a função é a mesma.

• Pino +: geralmente fio colorido (branco, verde ou azul, dependendo do gabinete)
• Pino -: geralmente fio branco ou preto

Importante: ao contrário do Power Switch e do Reset, o LED tem polaridade. Se for conectado invertido, o LED simplesmente não acende — mas isso não danifica a placa nem o computador. Se o LED não acender após a montagem, inverta os dois fios nesse conector antes de suspeitar de outro problema.

2. HD LED (+HD-)#

O HD LED é o indicador luminoso que pisca sempre que há atividade de leitura ou gravação no disco (HD ou SSD).

• Pino +: fio colorido
• Pino -: fio branco ou preto

Assim como o Power LED, esse conector tem polaridade. Se conectado ao contrário, o LED simplesmente não pisca durante o uso do disco, sem causar nenhum dano ao sistema.

3. Power Switch (+PW-)#

O Power Switch (PW) é o botão físico de liga/desliga do gabinete. Ao ser pressionado, ele fecha um curto-circuito momentâneo entre os dois pinos, sinalizando à placa-mãe que o usuário deseja ligar ou desligar o computador.

Este conector não tem polaridade — pode ser ligado em qualquer sentido, pois funciona apenas como um interruptor simples (switch), sem envolver corrente contínua com sentido definido.

4. Reset (-RES+)#

O Reset é o botão físico que reinicia o computador imediatamente, sem passar pelo processo normal de desligamento do sistema operacional. Assim como o Power Switch, funciona por curto-circuito momentâneo entre os pinos.

Também não tem polaridade, podendo ser conectado em qualquer sentido.

5. Chassis Intrusion (-CI+)#

O CI (Chassis Intrusion) é um recurso de segurança presente em alguns gabinetes, geralmente ligado a um pequeno sensor magnético ou botão instalado na lateral do case. Quando a tampa do gabinete é aberta, o circuito é interrompido e a placa-mãe registra esse evento, exibindo um aviso na BIOS/UEFI na próxima inicialização.

Esse conector é opcional — muitos gabinetes não possuem esse cabo, e a ausência dele não afeta o funcionamento do computador.

6. Speaker (+SPEAK-)#

O Speaker é a saída para o pequeno alto-falante (buzzer) interno do gabinete, responsável por emitir os bipes de diagnóstico durante o POST (Power-On Self-Test). Esses bipes ajudam a identificar problemas de hardware antes mesmo do vídeo ser exibido, como falhas de memória RAM ou de vídeo.

• Geralmente é o único conector do painel frontal com 4 pinos, sendo utilizados apenas o primeiro e o último.
• Tem polaridade, embora a inversão raramente cause problemas perceptíveis, já que o buzzer costuma funcionar mesmo ligado ao contrário.

Dicas finais para não errar na conexão#

• Consulte sempre o manual da placa-mãe ou a legenda impressa próxima ao conector F_PANEL — a posição exata dos pinos varia entre fabricantes e modelos.
• PW e RES não têm polaridade — o foco de atenção deve estar nos LEDs (PLED/PWR_LED e HD).
• Se após a montagem o computador não ligar, verifique primeiro o Power Switch, pois é o conector mais crítico para o funcionamento básico.
• Use uma lupa ou a câmera do celular para fotografar de perto os pinos e a legenda da placa antes de conectar — isso facilita muito a identificação em ambientes com pouca luz.
• Cabos de gabinetes mais antigos costumam vir em conectores individuais (um par por função); gabinetes mais modernos geralmente utilizam um conector único que se encaixa em todo o bloco F_PANEL de uma vez, já na ordem correta.

Conclusão#

Entender a função de cada pino do painel frontal é essencial para qualquer técnico ou entusiasta que monte ou faça manutenção em computadores. Embora pareça complexo à primeira vista, o segredo está em identificar corretamente cada par de pinos e lembrar que apenas os LEDs (Power LED, HD LED e Speaker) possuem polaridade — os botões físicos (Power Switch e Reset) podem ser conectados em qualquer sentido sem risco. Com essas informações, a montagem do painel frontal se torna um processo simples e seguro.

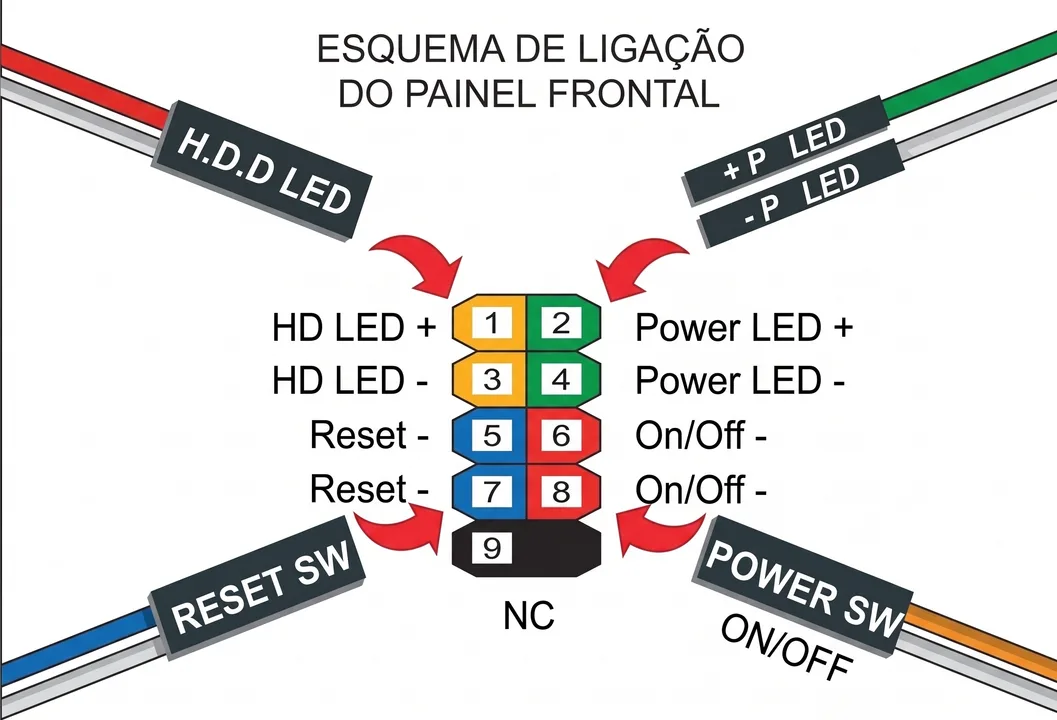

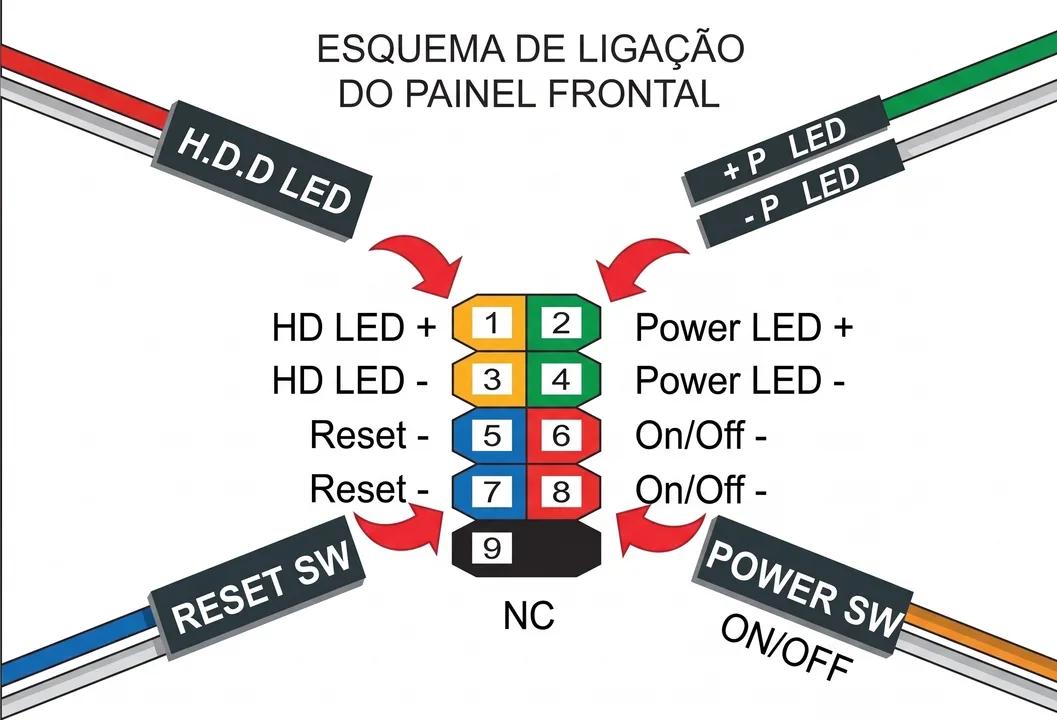

Imagens para referencia#
