Cabo de Alimentação: Molex e SATA Power

Os cabos de alimentação fornecem energia da fonte (PSU) para discos, ventoinhas e outros periféricos internos do PC. Os dois conectores mais comuns encontrados em bancada são o Molex (4 pinos, ligado a hardware mais antigo) e o SATA power (15 pinos, padrão em HDDs e SSDs modernos) — e saber diferenciá-los, junto com seus riscos de uso, evita boa parte dos problemas de instalação e mau contato que aparecem no dia a dia.

Molex (4 pinos)#

O conector Molex é um dos mais antigos ainda em circulação, remontando a padrões usados desde os primeiros PCs com HD. Fornece duas tensões — +5V e +12V — através de 4 pinos robustos, encapados individualmente.

• Uso típico hoje: ventoinhas antigas, alguns coolers e fitas de LED, adaptadores para periféricos legados, e ainda aparece em algumas PSUs mais simples como saída extra.
• Formato físico: conector trapezoidal, com encaixe "chanfrado" que só entra em uma orientação — mas, por ser mais rígido e antigo, é possível forçá-lo de forma incorreta se não se prestar atenção ao chanfro, o que pode danificar os pinos internos.
• Ponto de atenção: por transportar corrente relativamente alta por poucos pinos, contatos Molex com folga ou oxidados são um ponto clássico de superaquecimento no próprio conector — vale inspecionar visualmente em manutenções de PCs mais antigos.

SATA Power (15 pinos)#

O conector SATA power é o padrão atual para alimentar HDDs e SSDs (tanto 2,5" quanto 3,5"). Diferente do Molex, é um conector fino e chato, com 15 pinos que fornecem três tensões diferentes — +3,3V, +5V e +12V — cobrindo as necessidades de drives modernos em um único cabo.

• Formato físico: conector em "L", com encaixe orientado que impede inserção invertida na maioria dos casos.
• Fragilidade conhecida: as linguetas plásticas de trava do conector SATA power (e também do conector de dados SATA) são relativamente frágeis e podem quebrar com manuseio repetido ou desalinhamento na hora de conectar — um dos motivos de folga e mau contato intermitente relatado em HDs/SSDs mais antigos.
• Cabos com múltiplas saídas (pigtail): é comum um único cabo da PSU trazer 2 a 4 conectores SATA power em sequência — vale observar o amperagem total suportada pelo cabo antes de alimentar vários discos de alto consumo (HDs de alta rotação, por exemplo) na mesma linha.

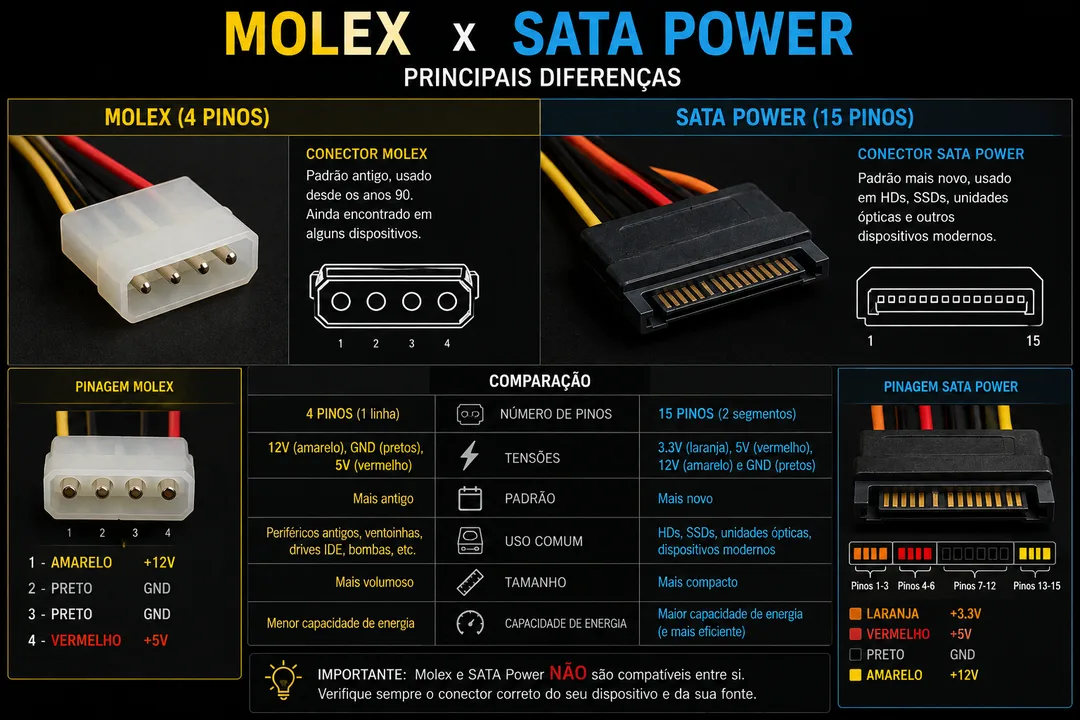

Comparando os dois#

Característica	Molex (4 pinos)	SATA Power (15 pinos)
Tensões fornecidas	+5V, +12V	+3,3V, +5V, +12V
Uso típico	Hardware legado, ventoinhas antigas, fitas LED	HDDs e SSDs modernos, padrão atual
Formato do encaixe	Trapezoidal, mais robusto	Chato em "L", mais frágil
Ponto fraco comum	Contato solto/oxidado por corrente concentrada em poucos pinos	Trava plástica frágil, propensa a quebrar

Adaptadores Molex → SATA: quando usar (e quando evitar)#

Adaptadores que convertem Molex em SATA power existem e resolvem casos pontuais — por exemplo, uma PSU antiga sem saídas SATA nativas suficientes para todos os drives instalados. Mas valem algumas ressalvas de bancada:

• Prefira sempre cabos nativos da PSU quando disponíveis — menos pontos de conexão significam menos risco de mau contato.
• Evite empilhar adaptadores (Molex → SATA → outro adaptador), especialmente em discos de alto consumo, pela perda de qualidade de contato a cada conexão extra.
• Desconfie de adaptadores muito baratos/genéricos: fios finos demais para a corrente que vão carregar são uma causa real (embora não das mais comuns) de aquecimento e, em casos extremos, risco de queima do conector.

Problemas comuns na bancada#

• HD/SSD não é reconhecido, mas o cabo de dados está OK: verifique primeiro se o conector SATA power está firme — é uma das causas mais frequentes e mais simples de resolver.
• Disco "sumindo" de forma intermitente durante o uso: costuma indicar folga no conector de alimentação (trava quebrada) ou no cabo de dados SATA, principalmente em gabinetes com cabos mal organizados puxando os conectores.
• Conector Molex esquentando visivelmente: sinal de alerta — verifique o encaixe, o estado dos pinos e a carga total puxada por aquela linha da PSU.
• Adaptador Molex-SATA com folga: comum em adaptadores de baixa qualidade; sempre que possível, substitua por um cabo SATA power nativo da fonte.

Perguntas frequentes#

Posso ligar um SSD moderno direto em um adaptador Molex-SATA sem problema? Sim, eletricamente funciona, desde que o adaptador seja de boa qualidade. A recomendação de usar cabo nativo é mais sobre confiabilidade de contato e organização do que sobre incompatibilidade elétrica.

Por que alguns discos têm dois tipos de conector de alimentação (Molex e SATA) na mesma placa? É comum em HDs de transição de padrão ou em alguns modelos NAS/enterprise, para dar flexibilidade de instalação em PSUs mais antigas — mas nunca se deve conectar os dois ao mesmo tempo.

A trava do SATA power quebrada impede o uso? Não impede totalmente, mas compromete a firmeza do encaixe — nesse caso vale prender o cabo de forma a evitar tração sobre o conector, ou substituir o cabo assim que possível.

---

Resumo: Molex e SATA power são os dois conectores de alimentação mais comuns para discos — o primeiro ligado a hardware legado, o segundo é o padrão atual. Prefira sempre cabos nativos da PSU, inspecione contatos com folga ou aquecimento, e use adaptadores apenas quando necessário.

---
