O que é um Relé e Como Funciona? Entenda a Bobina e os Contatos (NA/NF)

O que é um relé?#

Um relé é um dispositivo eletromecânico (ou, em versões modernas, um componente de estado sólido) que funciona como uma chave controlada eletricamente. Ele permite que um circuito de baixa potência (como um sinal de controle vindo de uma placa lógica, microcontrolador ou circuito de proteção) acione ou desligue um circuito de potência muito maior — como um motor, uma lâmpada, um compressor ou o circuito de saída de um nobreak — sem que esses dois circuitos precisem estar eletricamente ligados entre si.

Essa separação entre o circuito de comando e o circuito comandado é o que torna o relé tão útil: ele isola eletricamente as duas partes, protege o circuito de controle contra correntes altas e permite ligar cargas de alta tensão/corrente usando apenas um pequeno sinal elétrico.

Como funciona um relé eletromecânico#

O relé eletromecânico clássico é formado por quatro elementos principais:

1. Bobina (eletroímã) — um fio enrolado em torno de um núcleo de ferro. Quando uma corrente elétrica passa por ela, gera um campo magnético.
2. Armadura (parte móvel) — uma lâmina metálica que é atraída pelo campo magnético da bobina.
3. Contatos elétricos — os pontos metálicos que se tocam ou se separam para fechar ou abrir o circuito de potência.
4. Mola de retorno — responsável por trazer a armadura de volta à posição de repouso quando a bobina é desenergizada.

O funcionamento segue uma sequência simples:

• Quando não há corrente na bobina, a mola mantém a armadura na posição de repouso, e os contatos ficam em seu estado padrão (um contato fechado e outro aberto, dependendo da configuração).
• Quando uma corrente elétrica passa pela bobina, ela gera um campo eletromagnético que atrai a armadura.
• Esse movimento da armadura muda a posição dos contatos: o que estava aberto fecha, e o que estava fechado abre.
• Quando a corrente na bobina é interrompida, o campo magnético desaparece e a mola devolve a armadura à posição original.

É esse movimento mecânico, causado por um fenômeno puramente elétrico (o eletromagnetismo), que dá ao relé o nome de dispositivo eletromecânico.

Por que o relé tem 3 pernas em cima e 2 embaixo?#

Essa é a configuração física mais comum encontrada em relés de placa (os relés pretos ou azuis usados em fontes, nobreaks, automação residencial e módulos relé para Arduino/ESP). Ao todo são 5 terminais, divididos em dois grupos que representam os dois circuitos independentes do relé:

As 2 pernas de baixo — Bobina (circuito de controle)#

São os terminais que alimentam o eletroímã interno. Geralmente identificados no corpo do relé como algo como "A1" e "A2" (ou apenas dois pinos sem marcação especial, um deles às vezes com polaridade indicada). É aqui que se aplica a tensão de acionamento — por exemplo, 5V, 12V ou 24V DC, dependendo do modelo do relé.

As 3 pernas de cima — Contatos (circuito de potência)#

São os terminais que fazem a chaveação da carga. Correspondem ao que se chama de configuração SPDT (Single Pole, Double Throw) — um polo, duas posições — e normalmente aparecem marcados como:

• COM (Comum) — o ponto central, que é sempre conectado eletricamente a um dos outros dois, dependendo do estado da bobina.
• NA ou NO (Normalmente Aberto / Normally Open) — fica desconectado do COM enquanto a bobina está desenergizada. Quando a bobina energiza, o COM se conecta a este contato.
• NF ou NC (Normalmente Fechado / Normally Closed) — fica conectado ao COM enquanto a bobina está desenergizada. Quando a bobina energiza, essa conexão se rompe.

Ou seja: energizando a bobina (as 2 pernas de baixo), o relé alterna qual dos dois contatos de cima (NA ou NF) fica ligado ao COM. É essa alternância que permite usar o relé tanto para ligar algo quando o sinal de controle é ativado (usando o contato NA), quanto para desligar algo nessa mesma condição (usando o contato NF) — dependendo de como o circuito é montado.

Aplicações comuns#

• Acionamento de cargas de alta corrente (motores, resistências, compressores) a partir de sinais de baixa potência (microcontroladores, placas lógicas).
• Circuitos de proteção e comutação em nobreaks/UPS, alternando entre rede elétrica e bateria/inversor.
• Automação residencial e industrial.
• Isolamento galvânico entre estágios de um circuito.
• Substituição de contatoras em aplicações de menor potência.

Relé eletromecânico x relé de estado sólido (SSR)#

Vale destacar que existe também o relé de estado sólido (Solid State Relay – SSR), que realiza a mesma função de chaveamento, mas sem partes móveis — usando componentes semicondutores (como TRIACs ou MOSFETs) para fazer a comutação. Ele tende a ter vida útil mais longa e comutação mais rápida e silenciosa, mas geralmente é mais caro e mais sensível a picos de tensão do que o relé eletromecânico tradicional.

---

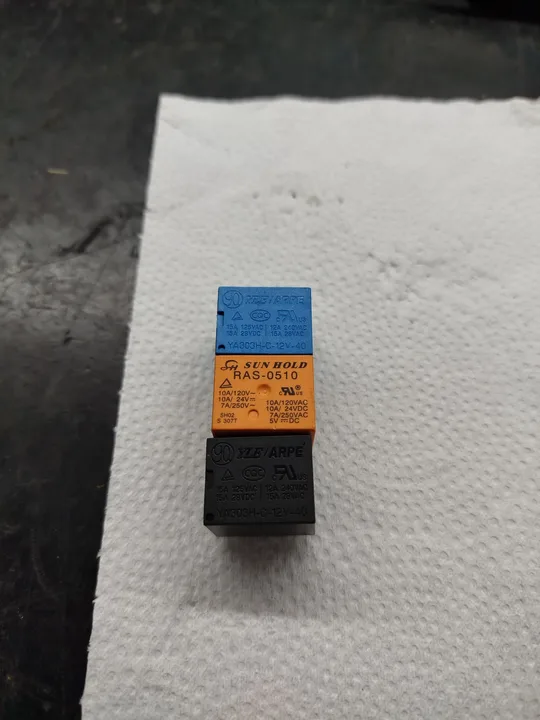

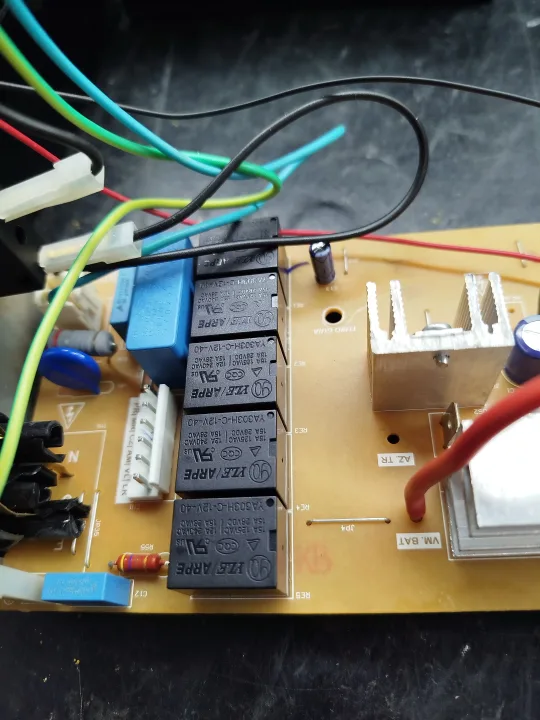

Fotos reais para referencia#
